Marcos articulados

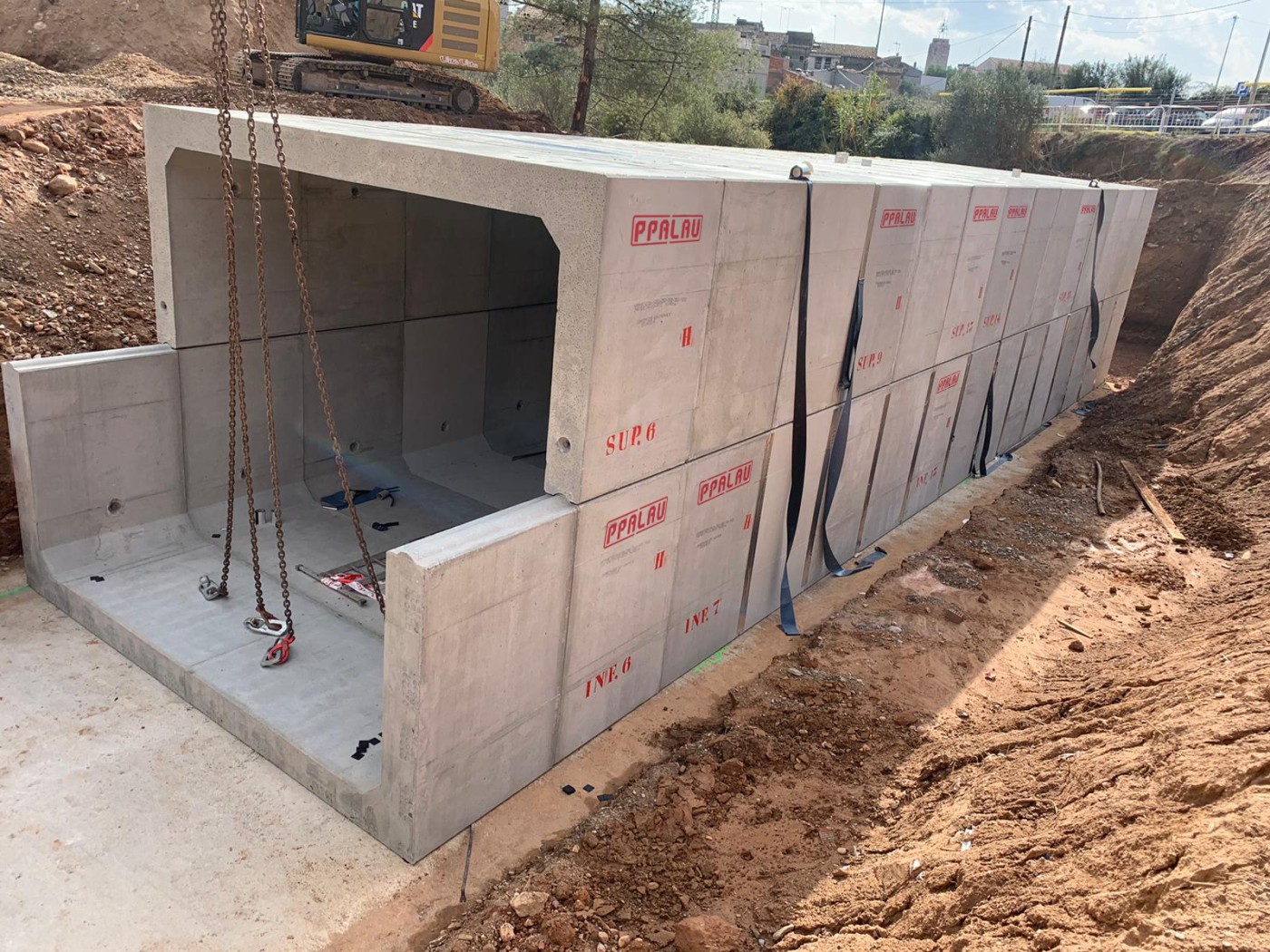

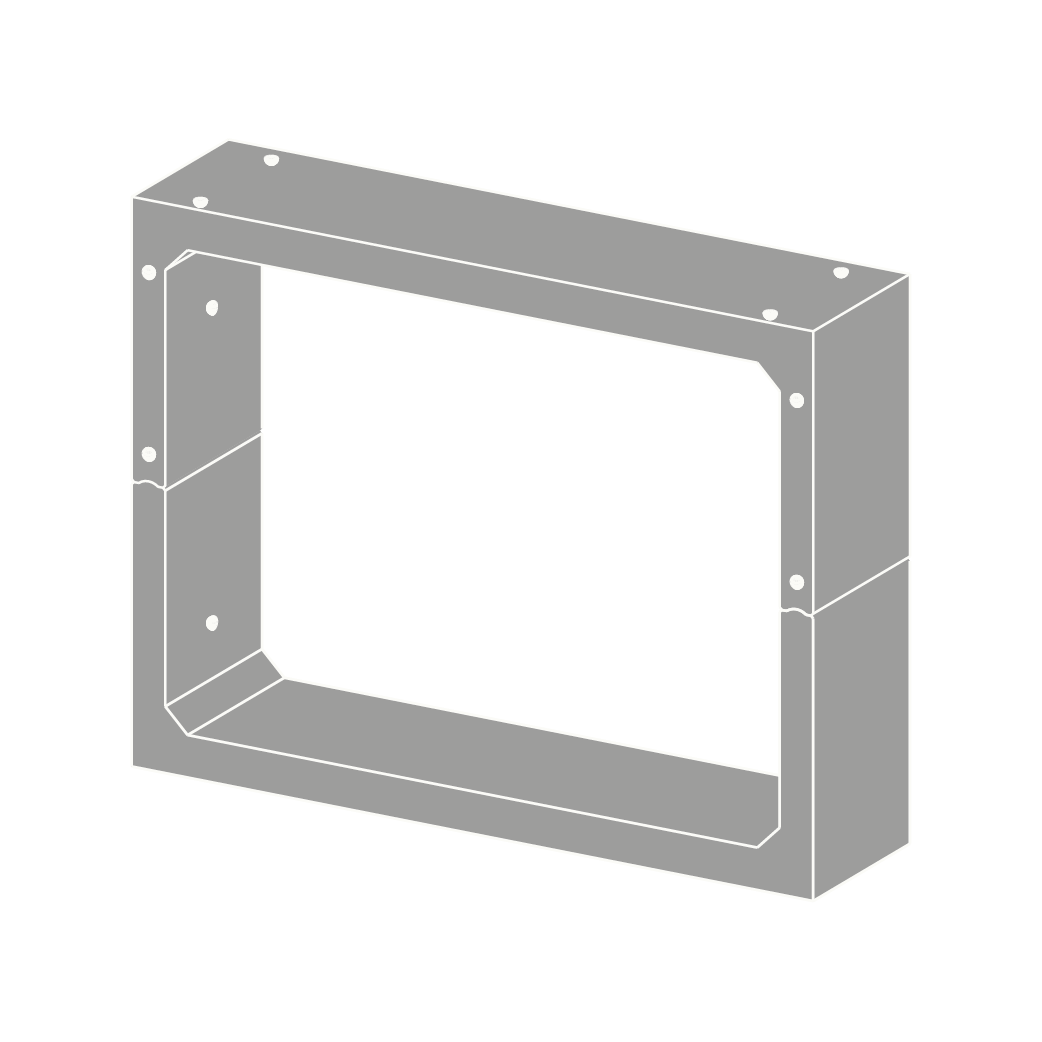

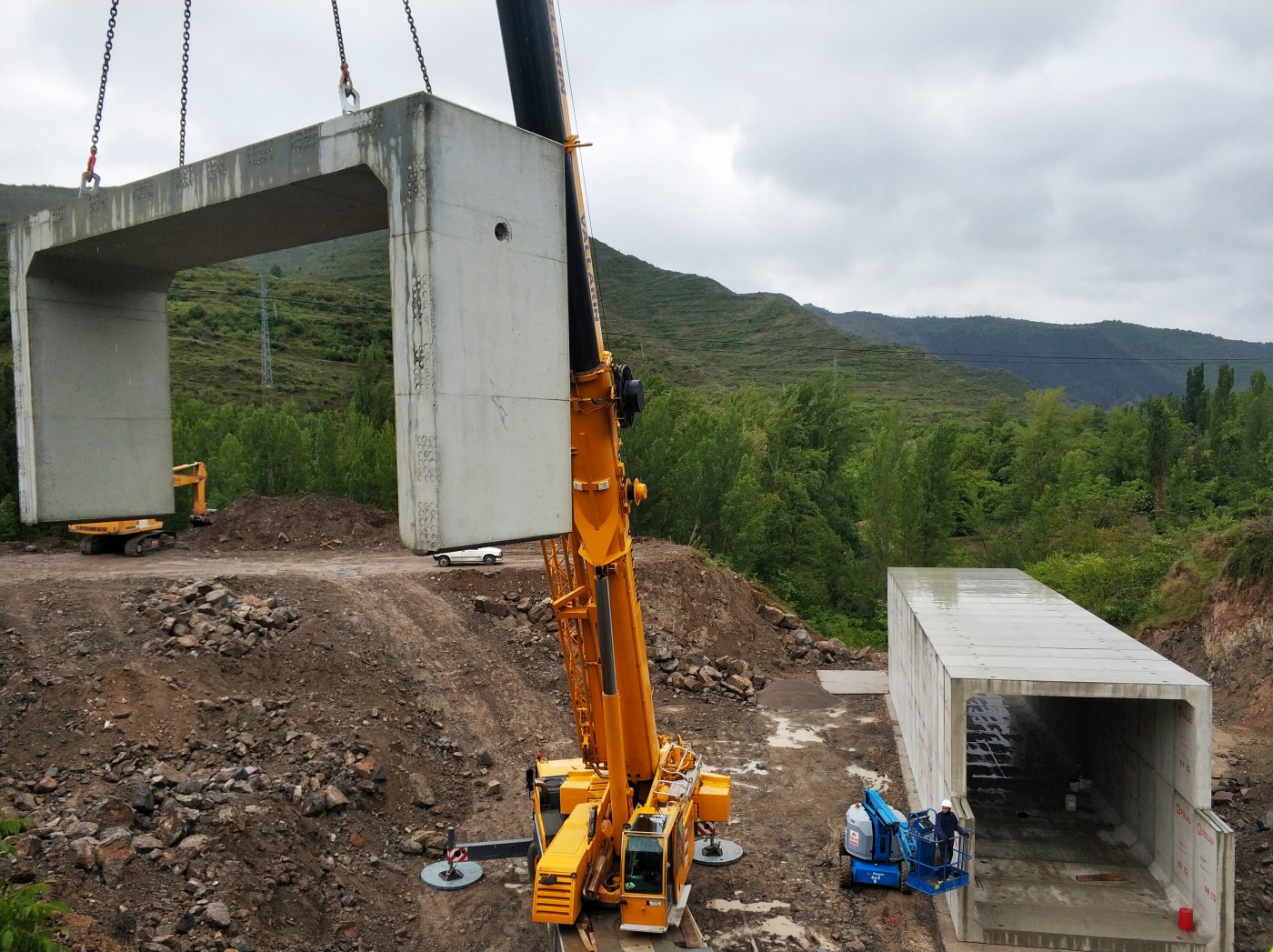

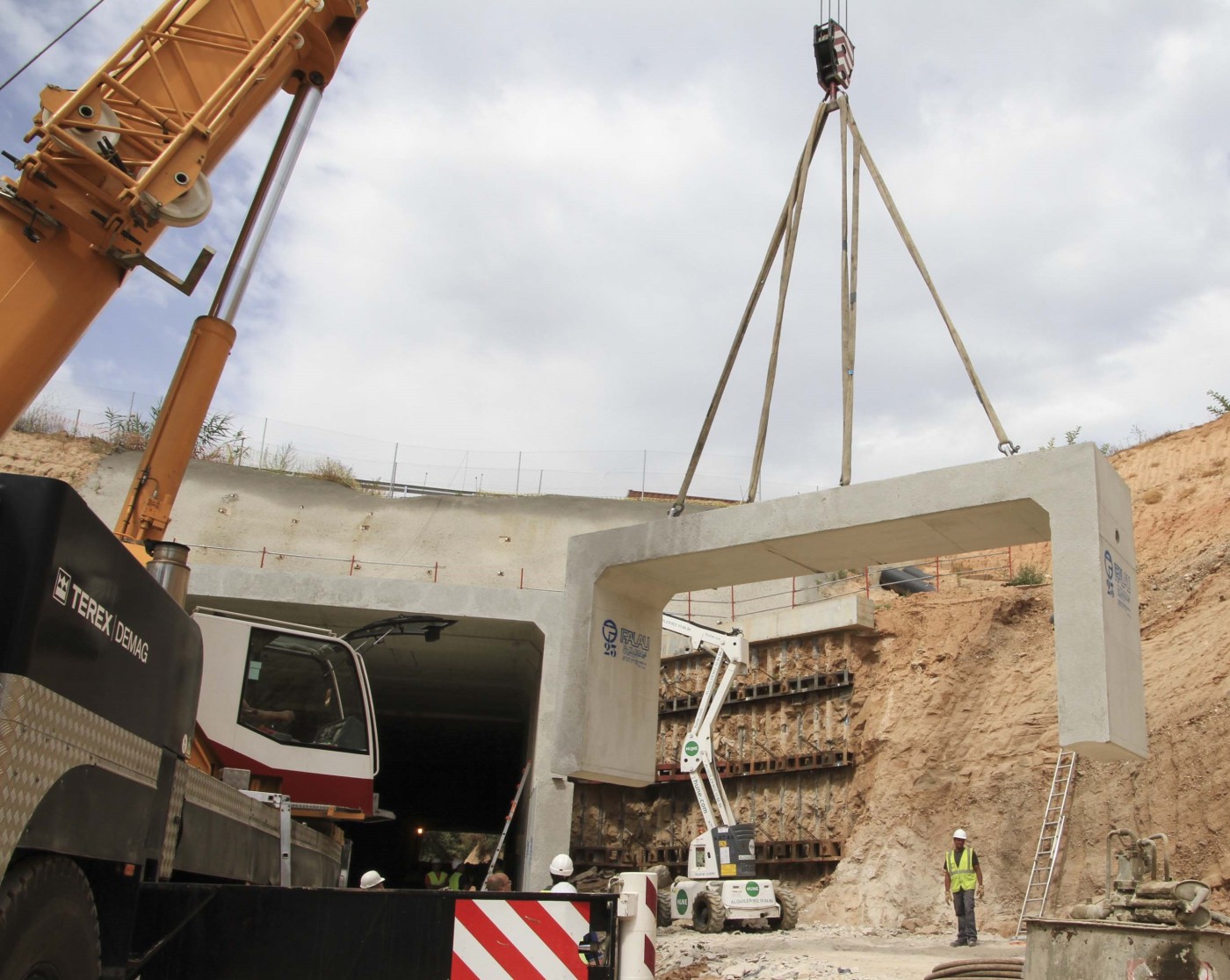

Los marcos articulados de hormigón armado son estructuras cerradas tipo cajón de sección cuadrada o rectangular fabricados en dos elementos de sección en U cuya instalación se realiza ensamblando ambas piezas por el sistema de rótula. Para su fabricación se utiliza un sistema de modulado de encofrados de acero para hormigón dormido autonivelante garantizando pequeñas tolerancias y una alta compacidad del hormigón siendo el tipo de unión para junta plana.

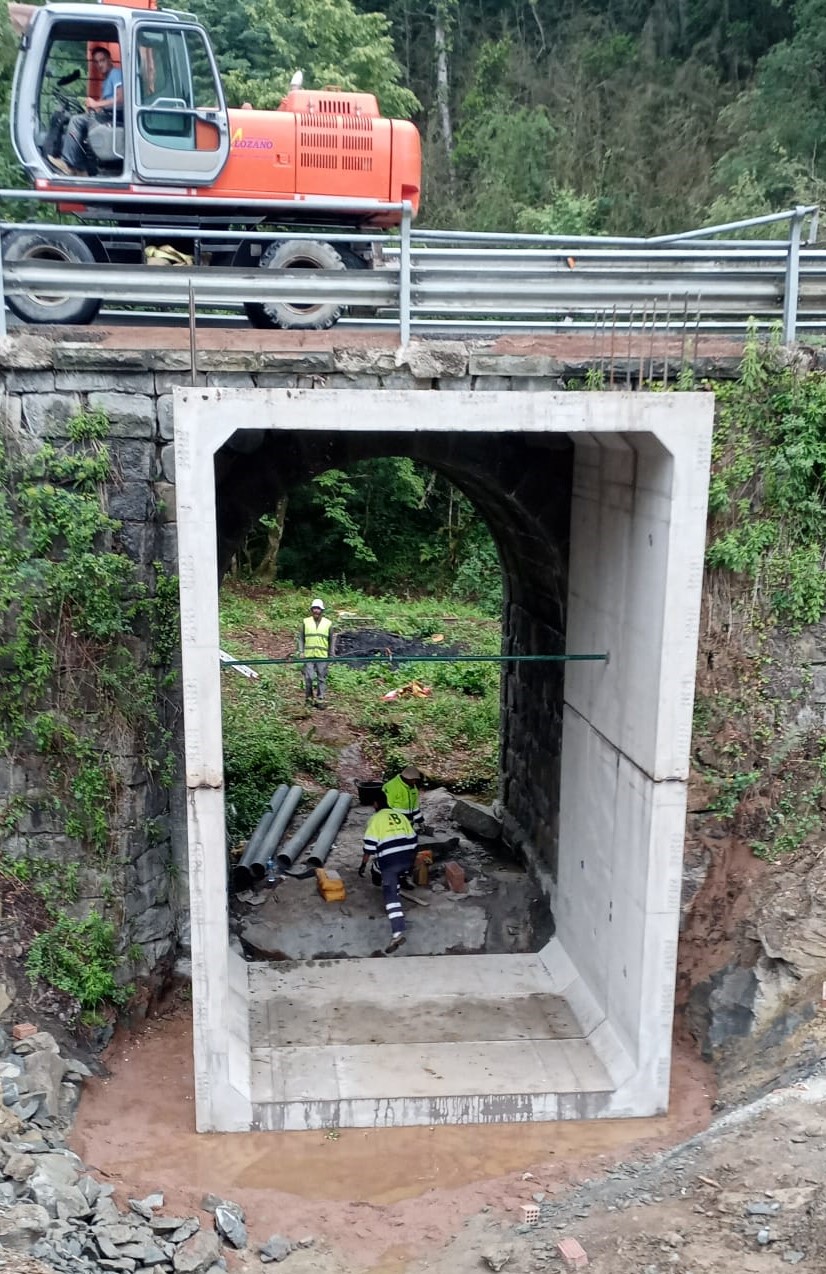

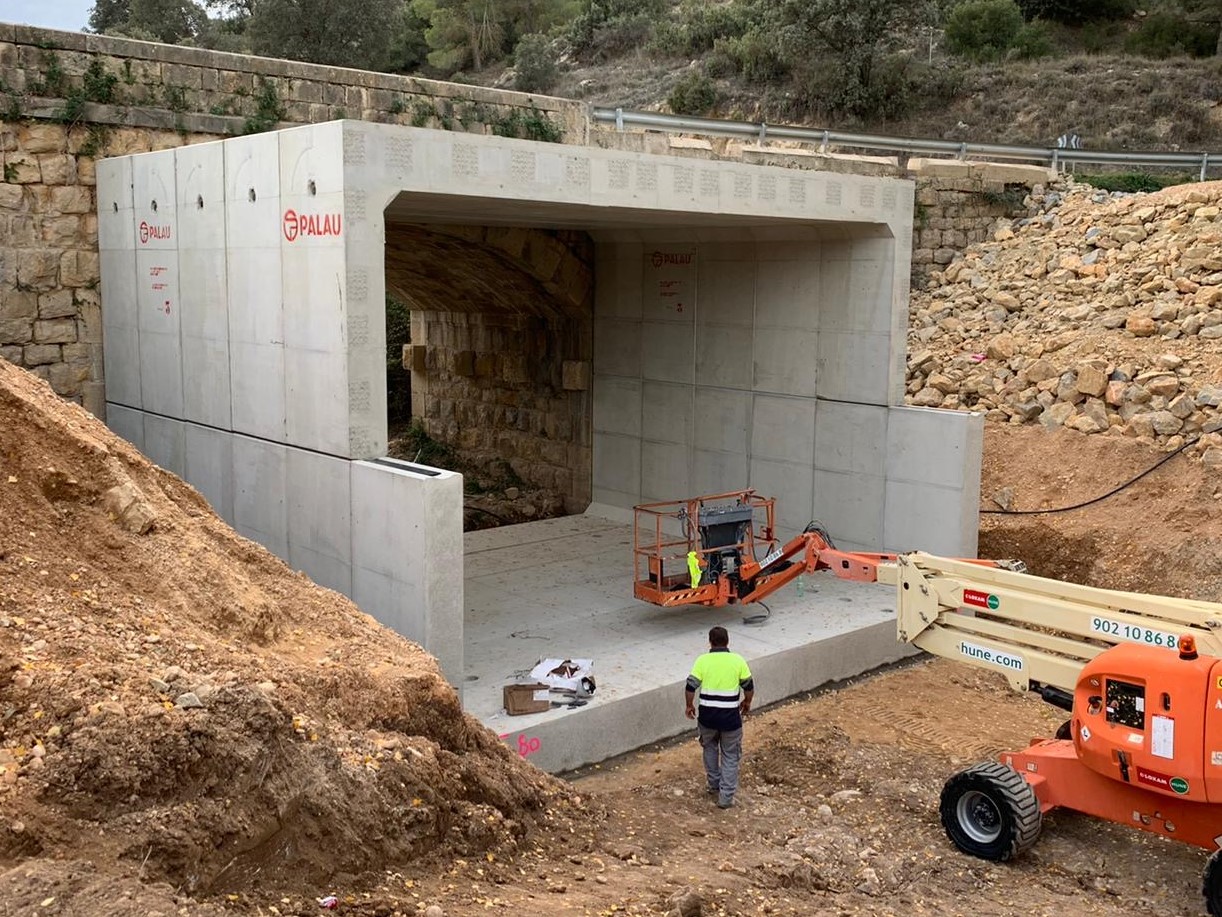

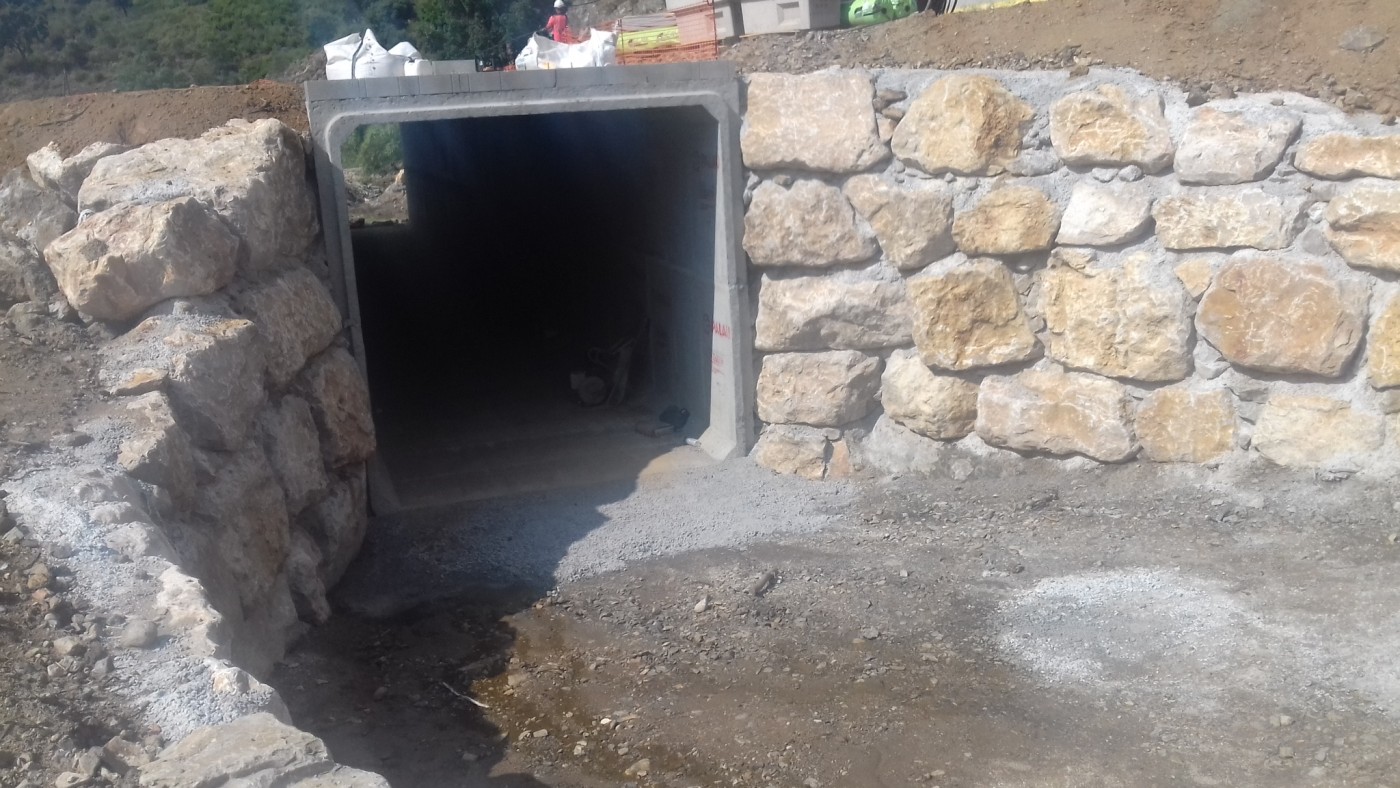

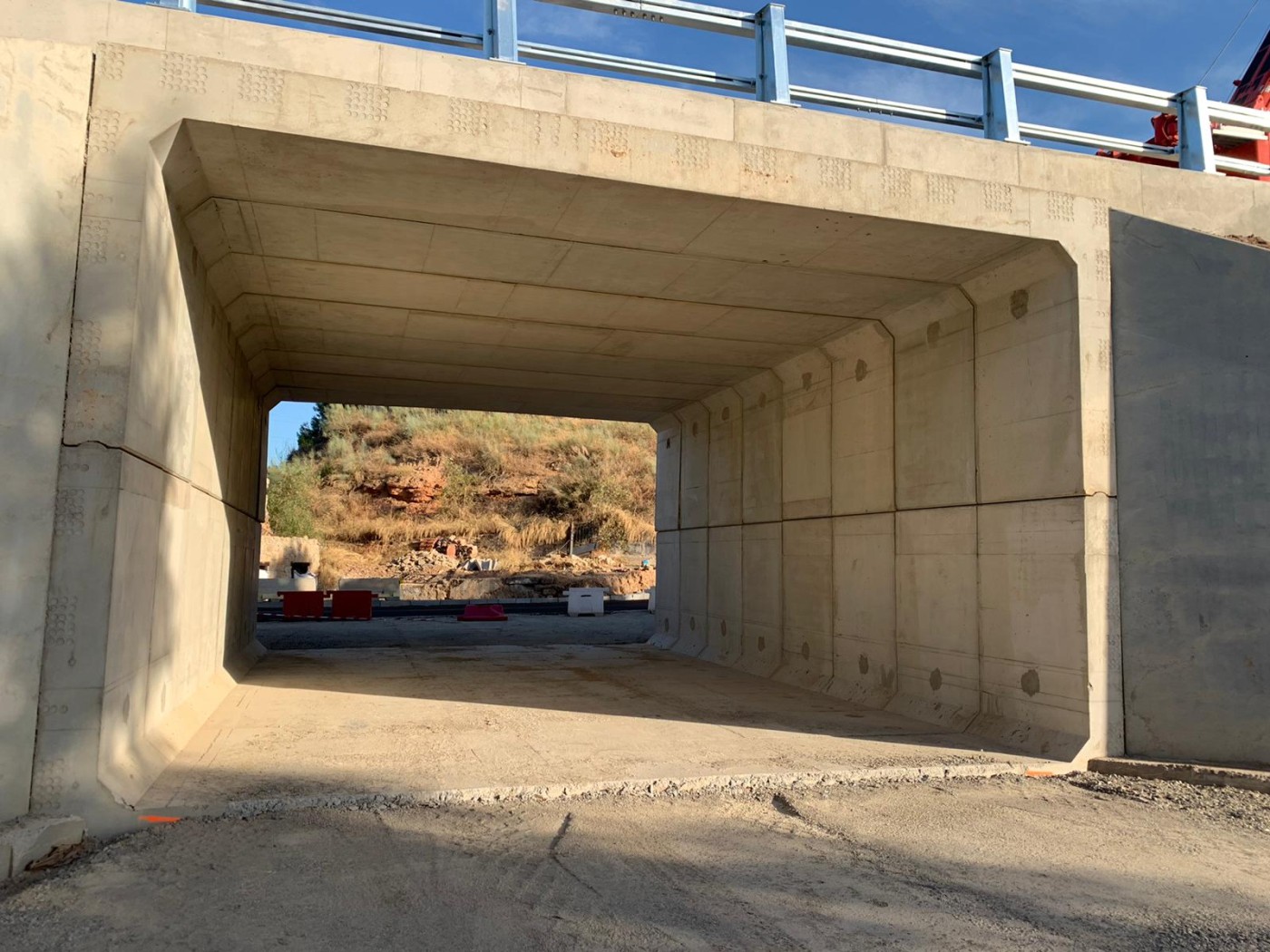

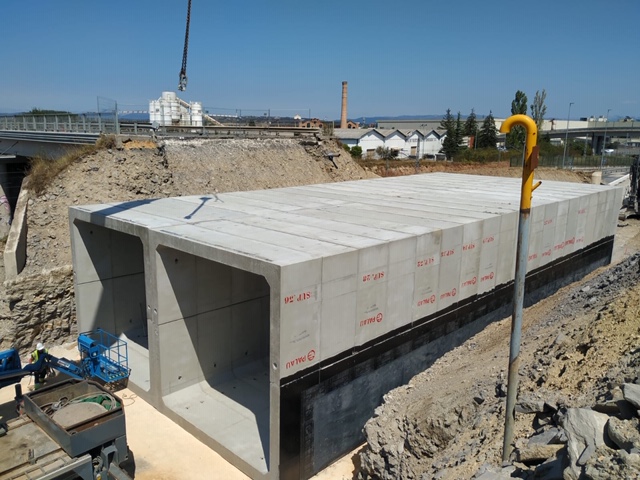

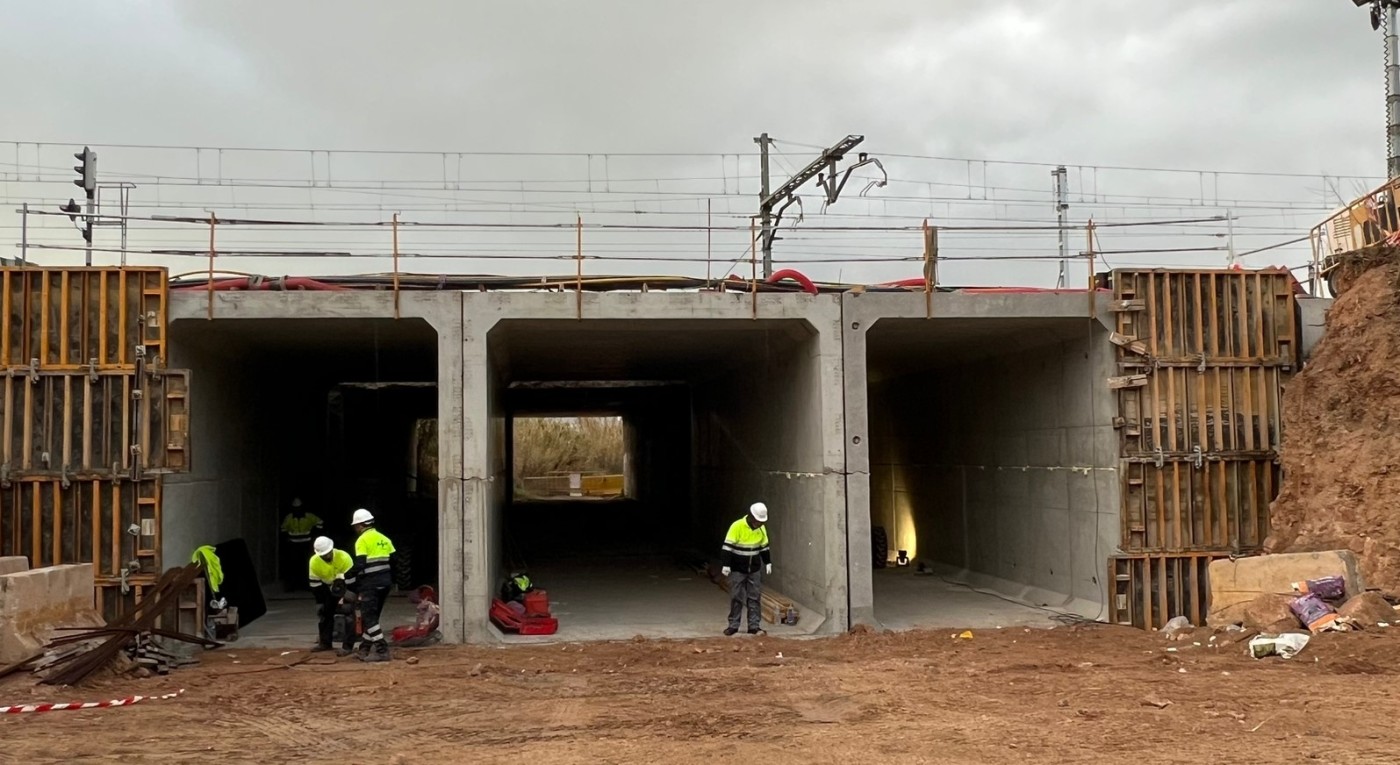

Su principal uso seria para canalizaciones hidráulicas de torrentes, colectores de drenaje, galerías de servicios, pasos inferiores y drenaje transversal de todo tipo de infraestructuras viarias, ferroviarias y aeroportuarias.
Dependiendo de las acciones a considerar en el cálculo de cada elemento, bien sean debidas al relleno o a sobrecarga de tráfico, se definen los espesores y la longitud del marco, para optimizar los costes de producción como de transporte.
El ancho interior libre de los marcos articulados puede variar entre 1,00 m y 8,00 m.
El alto interior libre puede variar entre 1,00 m y 6,00 m. La longitud máxima del marco es de 1,50 m

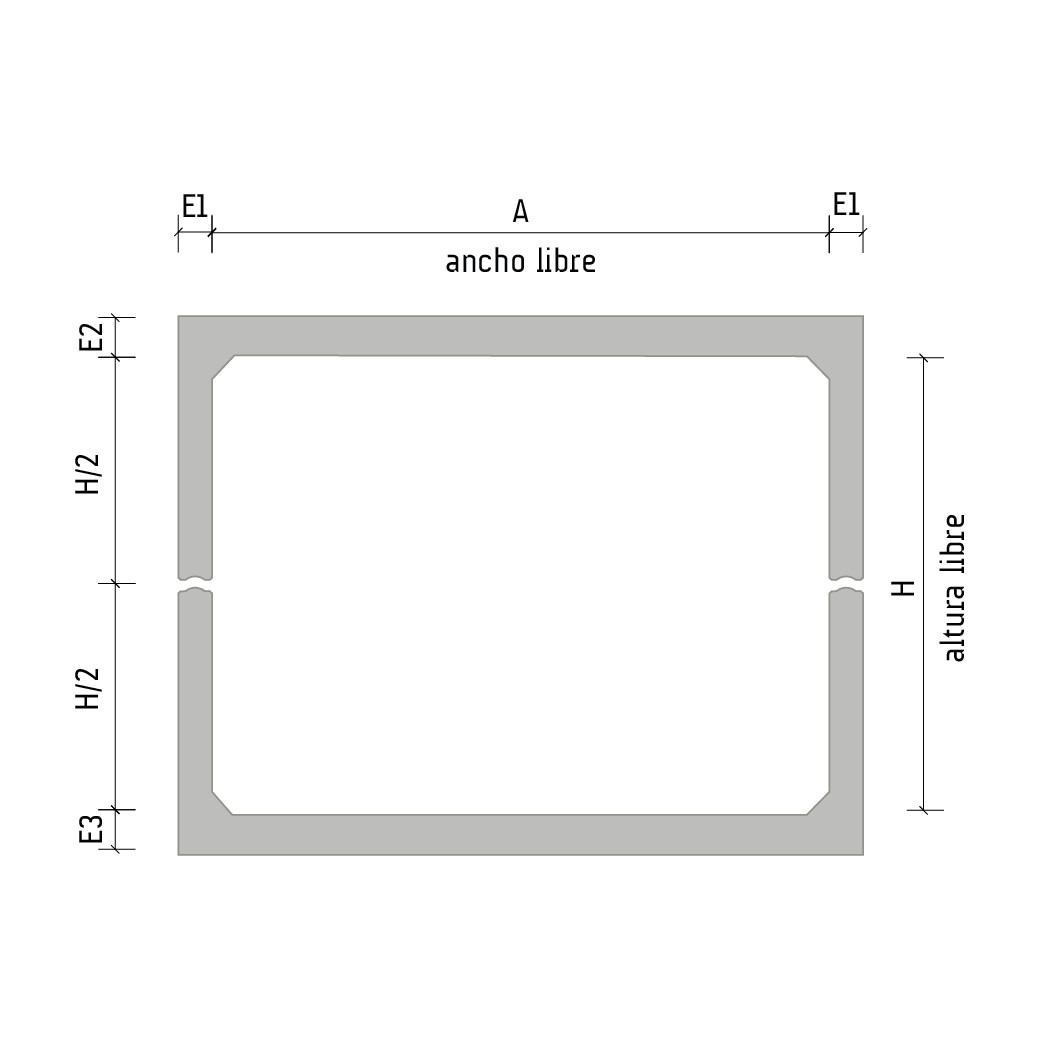

- Ancho (A) de 1,00 a 8,00 m
- Alto (H) de 1,00 a 6,00 m
- Longitud (L) máxima 1,50 m
- Espesores E1/E2/E3 según cálculo
